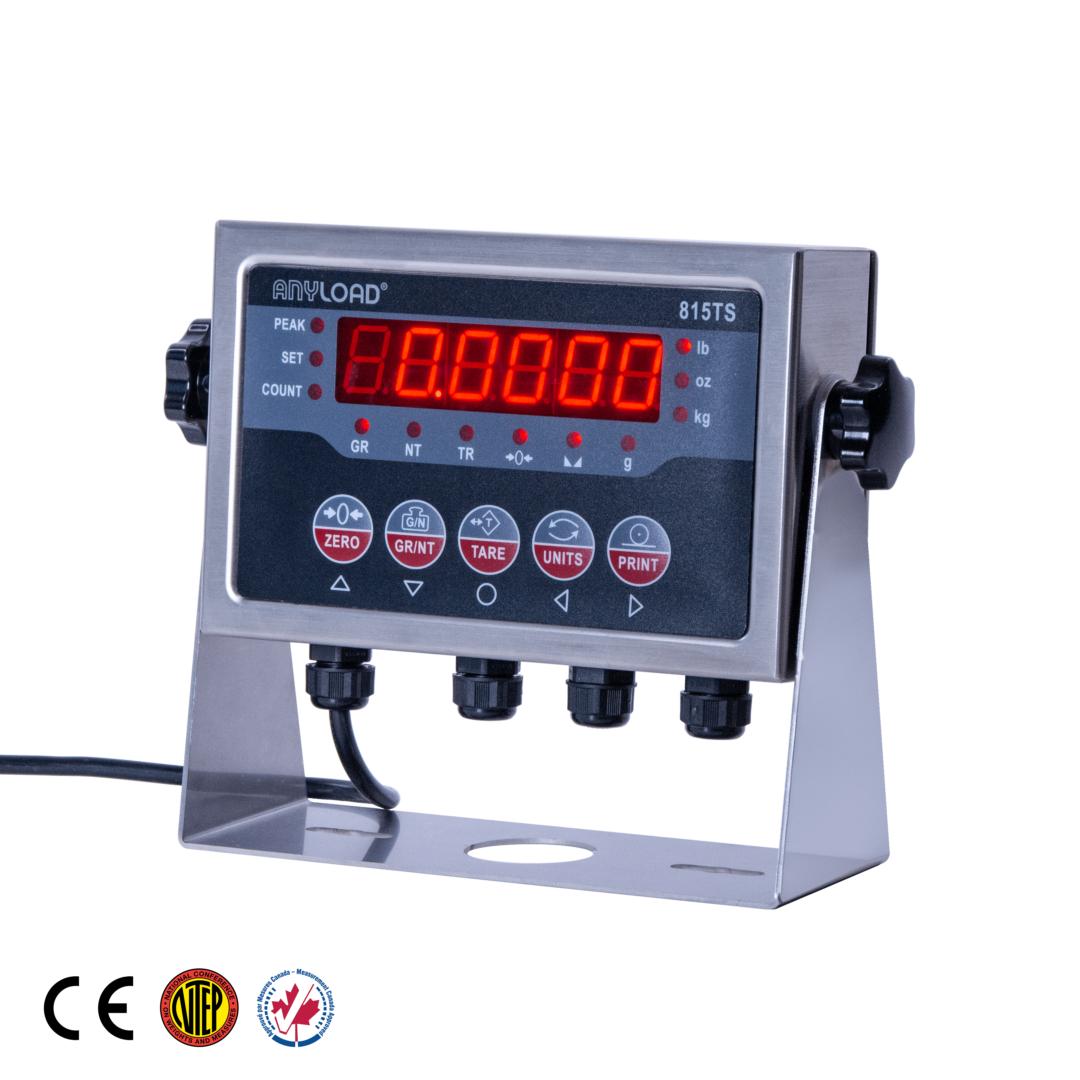

815TS

SUS製・食品・農業・産業用途

高性能、高分解能ロードセル用指示計



特徴

  • SUS製防水ケース(IP65)
  • 高輝度LED6桁表示
     高分解能で6桁表示を実現。さらにみやすい高輝度赤色LED(文字高約20mm)を採用
  • リモートセンス機能
     ロードセルケーブルの抵抗変化を補正するリモートセンシング機能に対応
  • シリアル通信標準装備
     RS-232C2C信号2CH(独立)、RS-422信号1CHを標準装備
  • フリー電源仕様
     AC100-240V(50,60Hz)に対応。

詳細仕様

アナログ部

適応センサ 歪ゲージ式ロードセル
印加電圧出力 DC5V 最大120mA(350Ωロードセル8個)
リモートセンシング機能 あり(6線式接続可能)
ゼロ調整範囲 0~3mV/V(0~15mV)
最大入力範囲 3.8mV/V(19mV)
内部分解能 24ビット(有効分解能1,000,000カウント)
最小入力感度 0.2μV/目量
サンプリング速度 80回/秒
非直線性 0.005%F.S.
ゼロ点温度特性 0.2μV/℃ TYP
スパン温度特性 5PPM/℃ TYP
入力ノイズ 0.1μVp-p RTI TYP



デジタル部

表示素子 高輝度赤色7セグメントLED×6桁 文字高約20mm
表示内容 総量、正味、ピーク、個数、設定値等
最大表示 6桁:-99999~999999
操作キー メカニカルキー×5(ZERO,GR/NET,TARE,UNITS,PRINT)
状態ランプ

STATUSランプ×5(GR,NT,TR,ZERO,STABLE)

UNIT ランプ ×4(lb,oz,kg, g)

MODEランプ ×3(PEAK, SET, COUNT)



通信

RS-232C

端子台接続 CH1(TX1,RX1,GND)

      CH2(TX2、RX2,GND)

RS-485 端子台接続(AX+,BX-,GND)



制御入出力

出力

2点 リレー
 COM, NO, NC(MAX60V,2A)

  • SETPOINT1
  • SETPOINT2



一般仕様

電  源 AC100~240V(50/60Hz)
消費電力 約10W
周囲環境 温度:-10℃~50℃ 湿度:90%RH以下(結露なきこと)
外形寸法 W231×H188×D76(ベースを含む)
