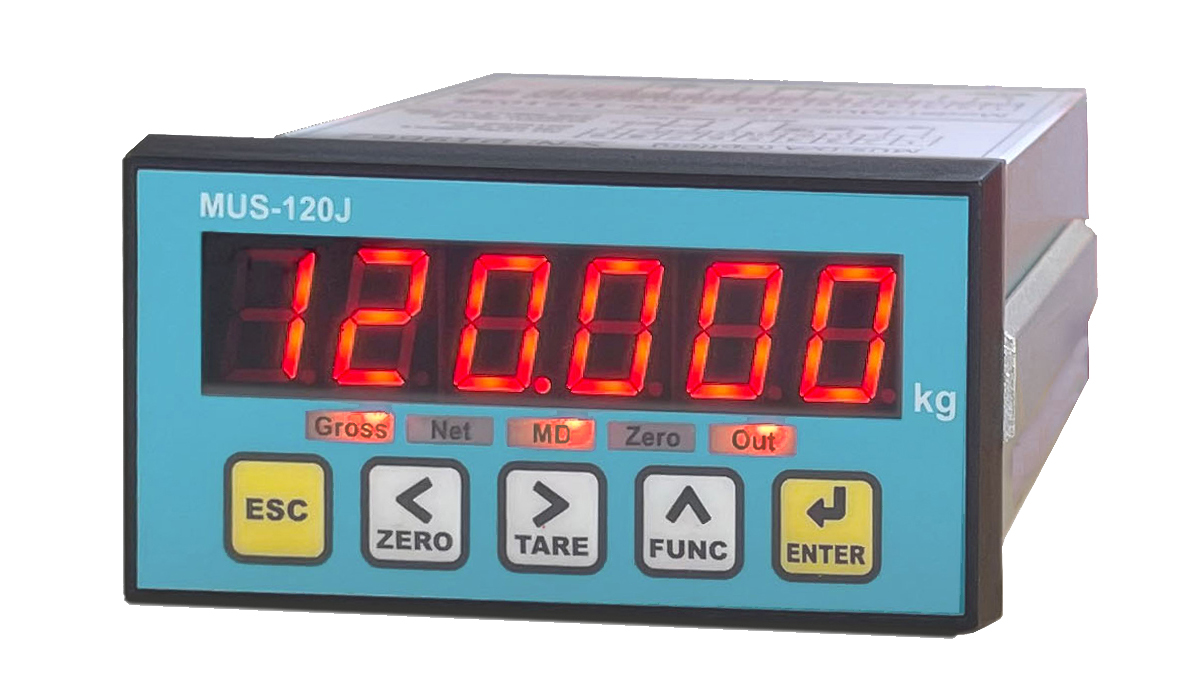

MUS-120J

コンパクトかつ高性能なミュー精器オリジナルの計量/計測インジケータです。
24bitの分解能(有効分解能1,000,000カウント)で高精度の計量を実現します。
またオプション基板を装着することによって、最大24点出力/8点入力のBCD/BINパラレル信号や4-20mAのアナログ信号/シリアル(RS232C/RS422/RS485)信号による外部機器への重量値出力等が可能となります。

※旧型式MUS-120との仕様上の違いはありません。

特徴

  • 小型DINサイズ
    DINサイズ(幅96mm、高さ48mm)のパネルマウントタイプ
  • 高輝度LED6桁表示
    高分解能で6桁表示を実現。さらにみやすい高輝度赤色LED(文字高約14mm)を採用
  • リモートセンス機能
    ロードセルケーブルの抵抗変化を補正するリモートセンシング機能に対応
  • RS-232C標準装備
    RS-232C信号(TXD,RXDのみ)を標準装備!
    総量、正味、シンプルモード、コマンドモード切り替え可能
  • 定格値調整機能
    接続するロードセルの定格値が予めわかっている場合には、その定格値を入力することによりキャリブレーションが可能です。
  • フリー電源仕様
    AC85-240V(50,60Hz)に対応。

詳細仕様

アナログ部

適応センサ 歪ゲージ式ロードセル
印加電圧出力 DC5V 最大100mA(350Ωロードセル6個)
リモートセンシング機能 あり(6線式接続可能)
ゼロ調整範囲 ±3mV/V(±15mV)
最大入力範囲 ±7mV/V(±35mV)
内部分解能 24ビット(有効分解能1,000,000カウント)
最小入力感度 0.1μV/目量
サンプリング速度 6.25~120回/秒
非直線性 0.01%F.S.
ゼロ点温度特性 0.1μV/℃ TYP
スパン温度特性 4PPM/℃ TYP
入力ノイズ 0.1μVp-p RTI TYP(サンプリング7.5回/秒時)

デジタル部



表示素子 高輝度赤色7セグメントLED×6桁 文字高約14mm
表示内容 総量、正味、設定値等
最大表示 6桁:-99999~999999
操作キー メカニカルキー×5(ESC,ZERO,TARE,FUNC,ENT)
状態ランプ 赤色LEDランプ×5(GROSS,NET,MD,ZERO,OUT)

通信

RS-232C 絶縁型 データのみ端子台接続(TXD,RXD,GND)

制御入出力

入力

1点 絶縁型
無電圧接点接続(操作電源内蔵DC5V) 以下より選択

  • ZERO(ゼロセット)
  • TARE(風袋引き)
  • GROSS-NET(GROSS-NET切替)
  • HOLD(データホールド)

※PIOオプション基板にて増設可

出力

1点 絶縁型
NPNオープンコレクタ(MAX30V,60mA) 以下より選択

  • ZERO(ゼロセット完了)
  • TARE(風袋引き完了)
  • GROSS-NET(GROSS-NET状態)
  • HOLD(ホールド中)
  • RUN(正常・異常状態)
  • LOW(下限)
  • HIGH(上限)
  • SRNG(定量範囲)
  • SPNT(定量)

※PIOオプション基板にて増設可
※PIOオプション基板増設時は、BCDによる重量値外部出力が可能

一般仕様

電  源 AC85~240V(50/60Hz)
消費電力 約10W
周囲環境 温度:-10℃~45℃ 湿度:85%RH以下(結露なきこと)
外形寸法 W96×H48×D135

スロット用基板

MUS-DA 1CH アナログ出力用基板 4-20mA,0-20mA
MUS-PIO パラレル入出力用基板

  • 入力:8点(無電圧接点、NPNオープンコレクタ)
  • 出力:24点(NPNオープンコレクタ)

※外部電源(DC12~24V)必要

MUS-SIO 1CH シリアル入出力用基板
(300bps~19200bps)

  • RS232C,RS422A,RS485
  • 20mAカレントループ,SIF(出力のみ)

※いずれか1回線
