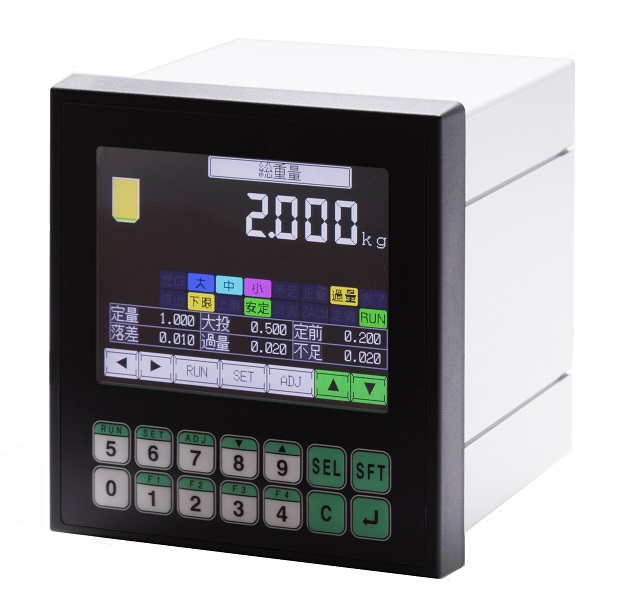

MUT-2000

TFTカラー液晶、タッチパネル(パネル面:防水防塵性能IP65相当)を搭載したミュー精器オリジナルの計量/計測コントローラです。
標準ソフトウェアにはバッチ計量、ロスインウェイト等を取り揃えています。
また、用途に合わせたソフトウェアの受注開発や各種スロット基板の装着により、お客様の設備・接続機器に合わせたフレキシブルな計量制御を行います。

特徴

  • TFTカラー 5.7インチQVGA液晶(タッチパネル付き)を採用(モノクロモデルもございます)
  • メンテナンス性に優れた背面フルスロット方式を採用
  • コンパクトサイズ W163×H173×D161(突起部、コネクタを含まず)
  • USBメモリーインターフェースにより、設定値のバックアップ・リストアが可能
  • フリー電源(AC85V~240V)

詳細仕様

主仕様

表示 表示方式:LEDバックライト付 5.7インチ
     TFT液晶(モノクロ/カラー)
解像度 :320×240(QVGA)
画面操作 基本操作       :タッチパネルディスプレイ(抵抗膜方式)
数値入力ファンクション:メンブレンスイッチ14点シートキー
CPU 型式   :RENESAS SH-2A(R5F72145)
動作周波数:96MHz
メモリ

ROM  :512KB(CPU 内蔵FLASH)
SRAM :1024KB(バッテリバックアップ)
SRAM :64KB(CPU内蔵高速SRAM)
GRAM :384KB(液晶用)
FLASH:1MB(ファイル)

標準インターフェース

USB-A :マスタ(USBメモリ接続用)
USB-B :スレーブ(プログラム転送用)
RS232C:1CH(Dsub-9P)
パラレル  :入力8点(プラスコモン)
       出力12点 (NPN  O.C.DC24V必要)

電源

供給電圧:AC85V-240V(50/60Hz)
消費電力:最大25W(標準ACタイプ)

バックアップ 内蔵リチウムバッテリ(寿命5年)交換可能
本体

フロント:樹脂成型
ケース :アルミニウム

スロット用基板

MUT-ADC-1ch

-2ch

機能  :1CH,2CHアナログ入力基板

入力形態:ロードセル接続、電流(4-20mA)、電圧(0-5V,0-10V,1-5V)

変換速度:7.5~100回/秒

フィルタ:アナログ,移動平均,安定

補正方式:リモートセンシング

印加電圧:DC10V 最大120mA(350Ω×5台/1000Ω×14台)

入力感度:0.1μV(最小調整感度)、0.3μV(実用感度)

実装枚数:合計4枚まで(最大8CH)

MUT-DAC-2ch

-4ch



機能  :2CH,4CHアナログ出力基板

出力形態:4-20mA,0-5V,1-5V、0-10V

実装枚数:2ch合計2枚まで

     4ch合計1枚まで

MUT-PIO

機能  :パラレル入出力基板

電源  :外部電源DC24V

入力  :16点(プラスコモン)

出力  :24点(NPNオープンコレクタ)

入力電流:約4.5mA(1点あたり)

出力電流:最大100mA(1点あたり)

実装枚数:合計4枚まで

MUT-SIO

機能  :2CHシリアル入出力基板

回線数 :RS232C × 2回線
     または
     RS232C × 1回線 + RS422 × 1回線

速度  :1200bps~115kbps

実装枚数:合計4枚まで(最大8CH)

MUT-ENW

機能      :Ethernet通信基板

PLCプロトコル:TCP/IP、UDP/IP PLC専用手順での通信

MUT-CNT

機能  :2相パルス、UP/DOWNパルス入力用カウンタ基板

入力信号:2相方形波(A相、B相)またはADD、SUBパルス

     パルス逓倍(2相時):1倍、2倍、4倍

実装枚数:合計2枚まで

MUT-RLY

機能  :入力8点、出力8点(1a、1b)、外部ブザー出力1点

入力  :入力電流     約10mA/回路

     ON電圧     2.5V 以下(3.0mA以上)

     OFF電圧    3.75V以上(0.5mA以下)

     無電圧接点またはNPNオープンコレクタ回路に接続可能。

出力  :AC210V 1A

     DC30V  5A

実装枚数:合計2枚まで

     ※MUT-DAC-4ch×1枚またはMUT-DAC-2ch×2枚使用する場合は1枚まで
